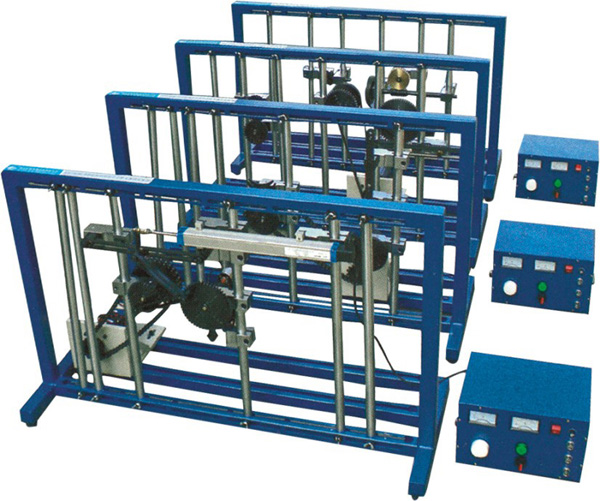

SB-02型平面機構運動設計分析與測試實驗臺


			一、概述


			平面機構創新組合設計方案實驗臺的全部功能的基礎上,增加了計算機輔助分析與仿真軟件、數據采集軟件、各種高精度測試傳感器等。適合與結構運動特性輔助分析、計算機理論分析、計算機實測分析等多種運動特性及力學特性分析。




			二、主要特點(一)

			1.

			根據機構組成原理和桿組(包括高副桿組)迭加原理設計,能使學生通過實驗進一步掌握機構組成理論,熟悉桿組概念和機械傳動的基礎知識,為創新設計奠定良好的基礎;

			2.
			可組成性能各異的平面的、空間的組合機構傳動系統,有利于培養學生機構傳動系統方案的設計能務;

			3.
			本實驗裝置各傳動系統層次分明,連接可靠,不會產生構件之間的運動干涉或脫離,且能手動也可電動;

			4.

			該實驗裝置和連接方式具有設計巧妙,使用節范圍大,拆裝輕松方便,結構緊湊,元件之間的通用性好,拼裝方案多等特點。

			5.
			實驗臺拼裝調整靈活方便,各桿尺寸準確;

			6.
			實驗臺能拼裝不少于40余種的機構,拼裝的機構能靈活運動,無卡滯干涉現象。

			主要特點(二)

			1.

			軟件的運動學設計與分析的重點是典型應用方案的實例分析,與教儀市場上之針對簡單機構的運動仿真分析對比,本軟件更具有實用性和價值性;

			2.
			軟件界面上可進行機構參數虛擬設計、理論仿真、理論相關參數設計與力學分析;

			3.

			具有高精度的傳感器和數據采集卡,能測出適時數據和曲線,實測數據曲線與理論設計數據曲線的對比、反映每種機構的特性;

			4.

			軟件本身可完全脫離硬件進行典型機構運動方安的虛擬設計,參數錯誤軟件提示功能、運動簡圖與設計參數一致的顯示功能、運動學分析功能、參數設計實驗說明書輸出功能等多功能聚一體的強大的軟件功能,使機構運動創新設計增加了趣味性和實用性。

			三、實驗項目


			1.

			基本實驗項目:

			1.
			導桿齒輪齒條機構;


			2.多桿行程放大機構;


			3.實現給定軌跡的機構;


			4.壓包機機構;


			5.飛剪機構;


			6.單缸汽油機機構;


			7.內燃機機構;


			8.鄂式破碎機;


			9.泵;


			10.攝影升降機;


			11.近似勻速輸出的往復運動機構;


			12.可擴大行程機構;


			13.曲柄搖桿型插床機構;


			14.縫紉機導線、導針機構;


			15.壓力表指示機構;


			16.攪拌機機構;


			17.送紙機機構;


			18.卡片穿孔機的送卡機構;


			19.蒸汽機機構;


			20.自動車床送料機構;

			21.六桿機構;

			22.雙擺桿擺角放大機構;

			23.轉動導桿與凸輪放大行程機構;

			24.起重機機構;

			25.鑄錠送料機構;

			26.插床插削機構;

			27.插齒機主傳動機構;

			28.刨床導桿機構;

			29.曲柄增力機構;

			30.曲柄滑塊機構和齒輪齒條機構的組合;

			31.曲柄搖桿機構;

			32.四桿機構;

			33.曲柄滑塊機構;

			34.曲柄滑塊式送料機構;

			35.曲柄搖桿與搖桿滑塊機構;

			36.槽輪機構與導桿機構;

			37.凸輪起重機機構;

			38.平壓磨切機機構;

			39.鍛壓機主拆行機構;

			40.雙擺桿擺角放大機構;

			41.起重機機構等。



			2.

			模塊化運動學設計與分析軟件,模塊有:

			⑴. 牛頭刨床主執行機構運動學設計與分析(Ⅰ);

			⑵. 牛頭刨床主執行機構運動學設計與分析(Ⅱ);

			⑶. 插床主執行機構運動學設計與分析;

			⑷. 刨床主執行機構運動學設計與分析;

			⑸.
			平壓模切機主執行機構運動學設計與分析;

			⑹.
			沖床主執行機構運動學設計與分析(分案一);

			⑺.
			沖床主執行機構運動學設計與分析(分案二);

			⑻. 鍛壓機主執行機構運動學設計與分析;

			⑼. 蒸汽機主執行機構運動學設計與分析;

			⑽. 重型插床主執行機構運動學設計與分析。

			四、主要技術參數


			1.

			計算機運動學設計與分析系統:

			采用研華12位精度、16通道數據采集卡、32位PCI總線傳輸電纜等組成的數據采集與處理系統,保證了數據采集與分析的精度與可靠性。

			2.
			測試傳感器:直線位移傳感器:量程0-250mm,精度等級0.5級,數量:1只;
			角位移傳感器:0-5V,脈沖數:500P,數量:2只;

			3.
			交流電源:220VAC±10%,50Hz;

			4.
			直流調速電機:220V、120W;

			5.
			直線電機:行程:500mm;

			6.
			實驗臺機架數:4臺套;

			7.
			零件主要材質:A3鋼、45#鋼。




					|
